ASTES4-MAS – Automazione modulare per il taglio laser
ASTES4-MAS è il sistema di automazione modulare per il taglio laser, progettato per ottimizzare i processi di carico, scarico, smistamento e stoccaggio dei pezzi lavorati. Trasformi il tuo impianto laser in una linea di produzione automatizzata dal semplice carico/scarico fino a un processo completo con smistamento e magazzino integrato, il sistema cresce con le esigenze della tua azienda.
Questo è ciò che ASTES4 può fare per te
1. ASTES4MAS – Sistema modulare
Soluzione scalabile e flessibile che cresce con le esigenze produttive.
Consente automazione parziale (solo carico/scarico) fino a processi completamente automatizzati con smistamento e magazzino integrato.
2. SkyWay – Carico e scarico automatico
SkyWay Cross: due manipolatori separati per carico e scarico, ciclo minimo di 58 secondi, configurazioni base o avanzate.
SkyWay Linear: carico e scarico da un solo lato, ottimizzazione degli spazi, accesso facile al cambio pallet e possibilità di integrazione con sistemi di sorting e stoccaggio.
3. SortPro – Smistamento automatizzato
Modulo di sorting con quattro teste a revolver brevettate, ognuna dotata di utensili intercambiabili (ventose, magneti).
Consente la movimentazione di pezzi di varie forme, dimensioni e pesi, anche fino a 400 kg.
Vantaggi: eliminazione delle microgiunzioni, riduzione dei rischi di infortuni, maggiore precisione e qualità dei pezzi.
4. StoreGo – Stoccaggio intelligente
Sistemi a torre singola, doppia o multitorre per materie prime, lamiere tagliate o scheletri.
Elevatore veloce con asse aggiuntivo per migliorare i tempi di movimentazione.
Possibilità di rimozione delle barre di legno senza stazione separata di disimballaggio.
Combinato con SortPro, garantisce un flusso continuo e monitoraggio dei dati di processo.
5. SortCAM – Software di programmazione
Interfaccia semplice per programmare le operazioni in pochi clic.
Gestione avanzata di kit e sequenze di produzione.
6. Servizi ASTES4
Assistenza remota con connessione sicura e supporto via videocamera.
Installazione, formazione e supporto applicativo per garantire un avvio rapido ed efficiente.
Monitoraggio in tempo reale tramite telecamere installate sull’impianto.
7. Dati tecnici principali
SkyWay Cross: ciclo minimo 58 s (formato 3015).
SkyWay Linear: ciclo minimo 62 s (formato 3015).
Lamiere: spessore fino a 25 mm, peso max foglio 900–1650 kg.
SortPro: tempo di smistamento fino a 3,5 s per pezzo, max peso 400 kg con magneti.
StoreGo: torri da 1 a più unità, fino a 60 slot, capacità max 3.000–5.000 kg per slot.

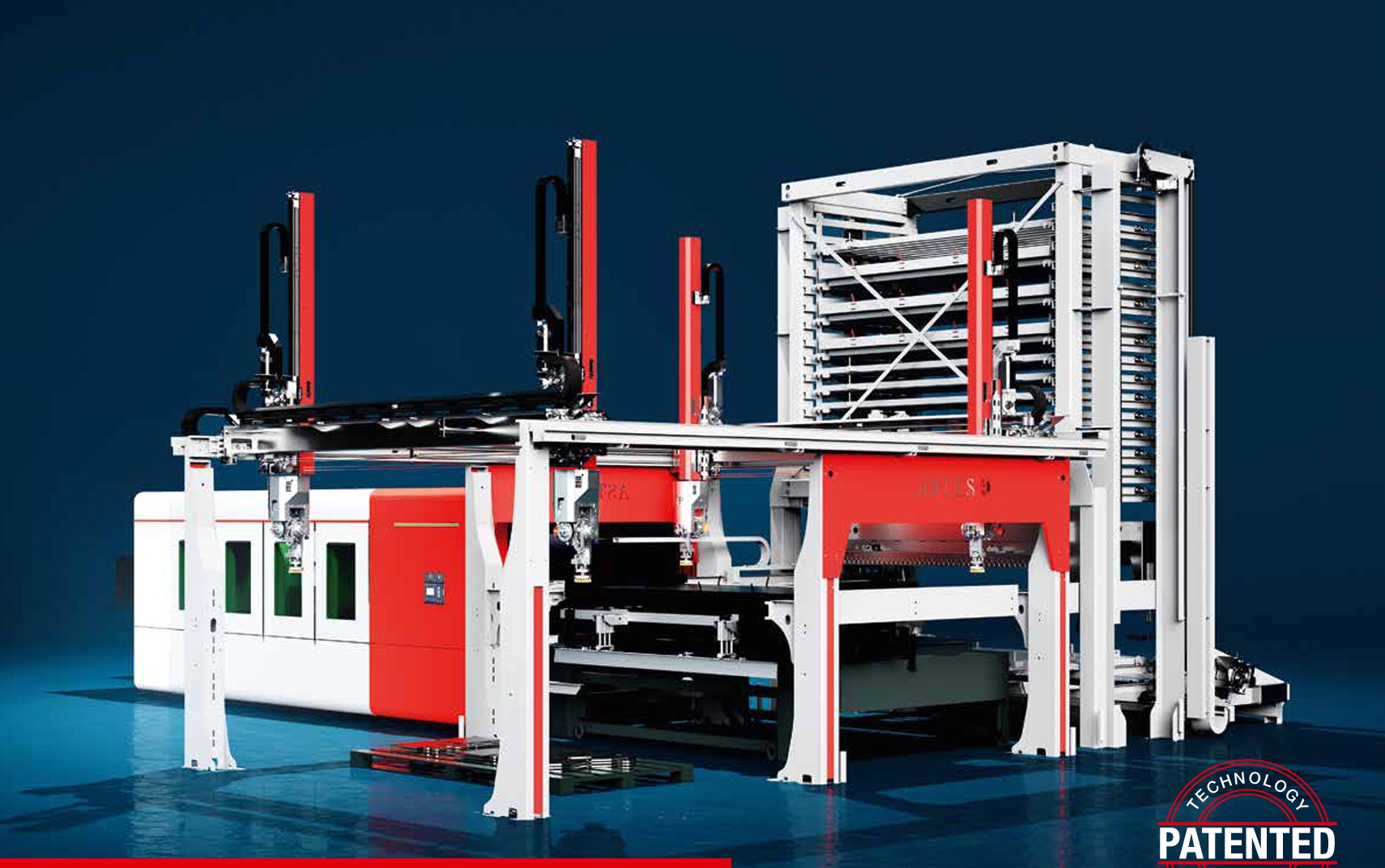

ASTES4MAS: facile accesso all’automazione

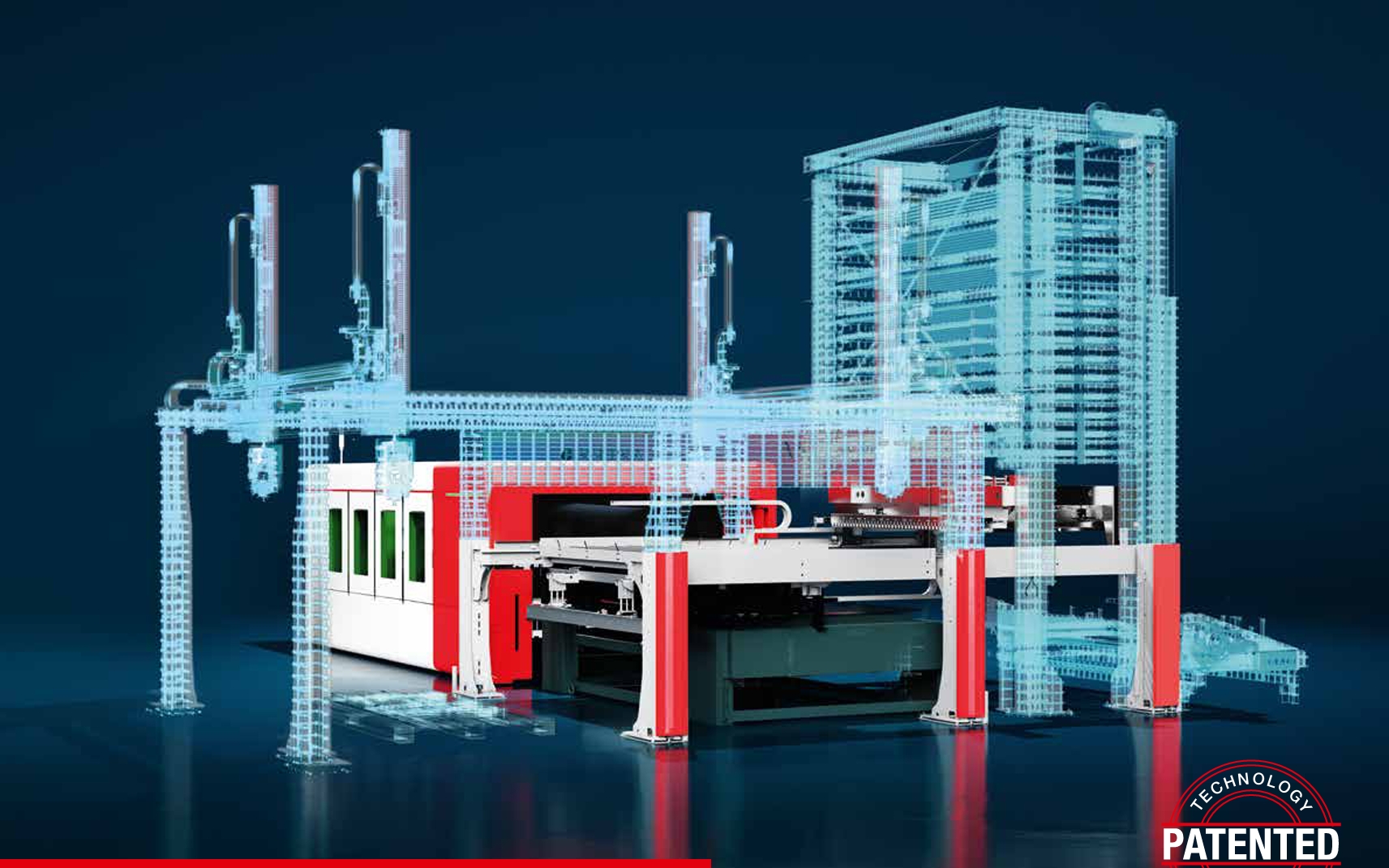

La modularità fa crescere il tuo business
Con soluzioni di automazione intelligenti e integrate, il concetto ASTES4MAS ti garantisce di avere sempre il grado di automazione adatto a soddisfare le tue esigenze di produzione. Può crescere con le tue crescenti esigenze future.
Da un sistema di carico e scarico veloce ed efficiente a un modulo di smistamento ad alta velocità che consente un processo di movimentazione completamente automatizzato dei pezzi tagliati, collegato a un’ampia gamma di sistemi di stoccaggio automatico. Il design modulare consente un adattamento al tuo budget e alla tua situazione di spazio.
ASTES4SkyWay
Il velocissimo sistema di carico e scarico SkyWay separa i processi tra taglio laser e prelievo pezzi, consentendo un notevole aumento dell’utilizzo del sistema laser. Lo SkyWay carica il cambio pallet del sistema laser con la materia prima e scarica i fogli tagliati, il tutto in 58 secondi!
ASTES4SortPro
In combinazione con il modulo di smistamento SortPro, il sistema di automazione può anche gestire automaticamente il processo di prelievo dei singoli pezzi. SortPro è costituito da quattro teste di prelievo. Ciascuna di esse è dotata di una testa a revolver brevettata che può selezionare sette singoli utensili di presa, ventose e magneti. Massima automazione con la massima fessibilità.
ASTES4StoreGo
Lo SkyWay può essere collegato a vari tipi di sistemi di immagazzinamento. Che si tratti di un sistema a torre singola, doppia o multi-torre, ci adattiamo alle esigenze della tua produzione. Per ottimizzare lo spazio richiesto, SkyWay può essere integrato direttamente in un sistema di stoccaggio automatico consentendo a entrambe le unità manipolatrici di spostarsi nella torre di stoccaggio.

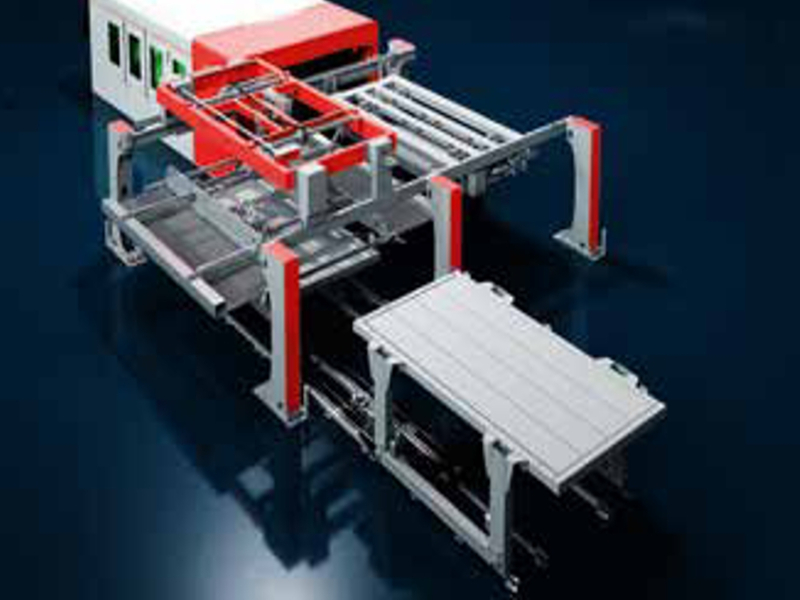

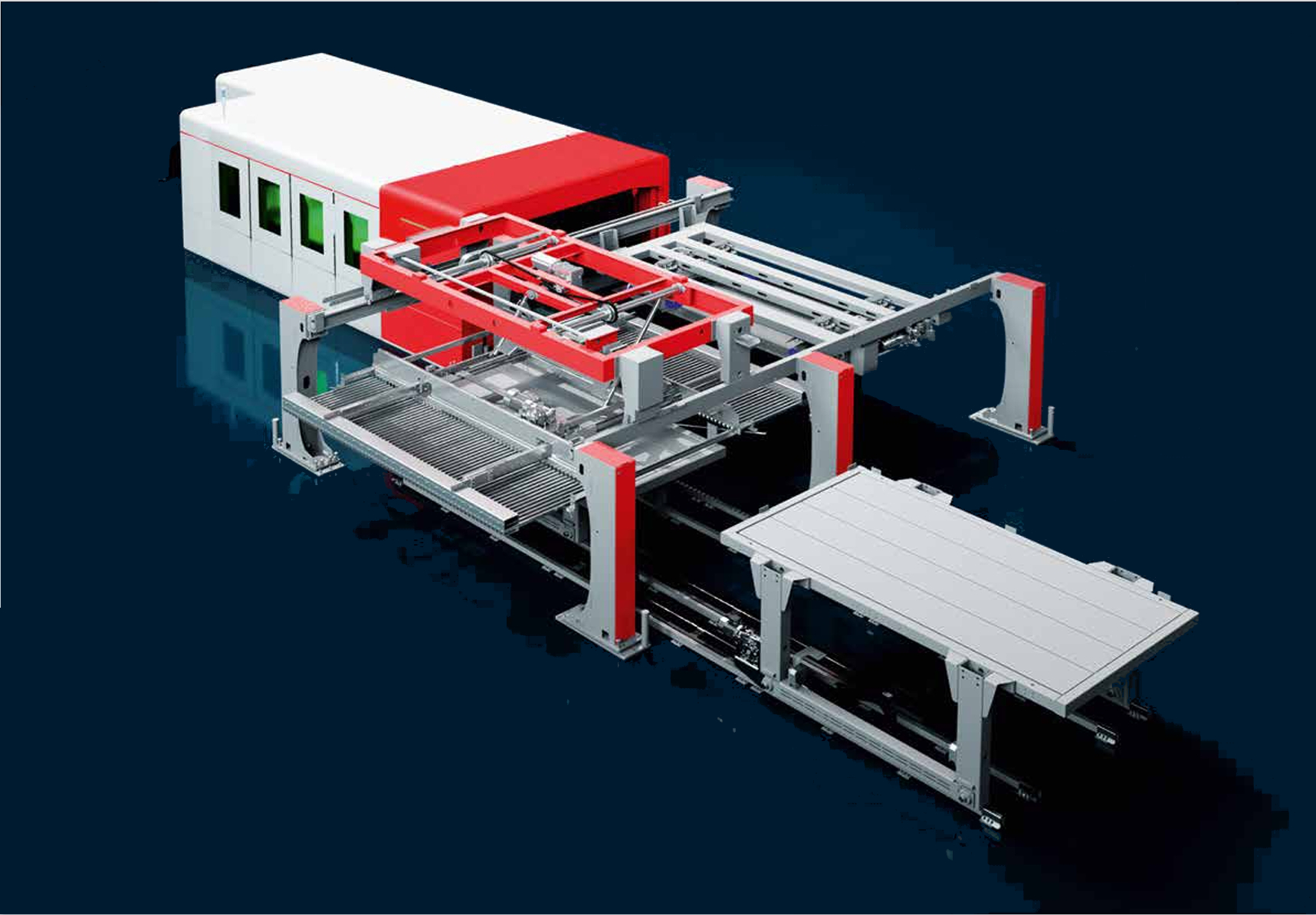

SkyWay Cross – Carico e scarico rapidi
ASTES4 SKYWAY permette un accesso completo al cambio pallet del laser per operazioni
secondarie quali caricamento manuale o rimozione manuale dei pezi tagliati.
Ciclo minimo di 58 secondi.
Accesso totale al cambio pallet.
Versione Cross: carico e scarico simultanei con due manipolatori.
Versione Linear: ingombro ridotto, operazioni da un solo lato, rimozione automatica dei residui.

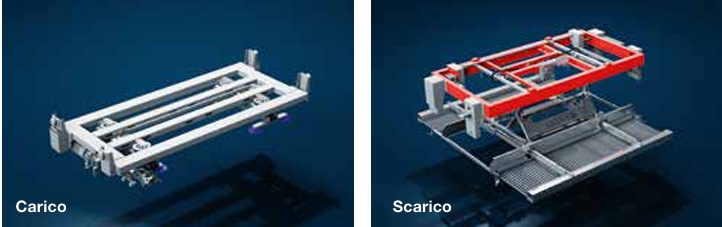

Lo SkyWay è costituito da due manipolatori separati, uno per il carico e uno per lo scarico. In questo modo possono essere eseguite diverse operazioni contemporaneamente, riducendo il tempo di ciclo al minimo assoluto di 58 secondi (3015). Il dispositivo a spazzole rimuove automaticamente i residui lasciati sul pallet del sistema laser per garantire un processo di automazione stabile.
Per adattare SkyWay alle tue esigenze puoi scegliere che la sua area di lavoro sia davanti o dietro al cambio pallet. Le configurazioni del sistema iniziano con la “configurazione intelligente” che aggiunge semplicemente una tabella per la materia prima. La “configurazione avanzata” aggiunge 2 carrelli che si muovono con un angolo di 90° all’operazione SkyWay. Infine, SkyWay può essere integrato in vari tipi di sistemi di stoccaggio automatizzati.

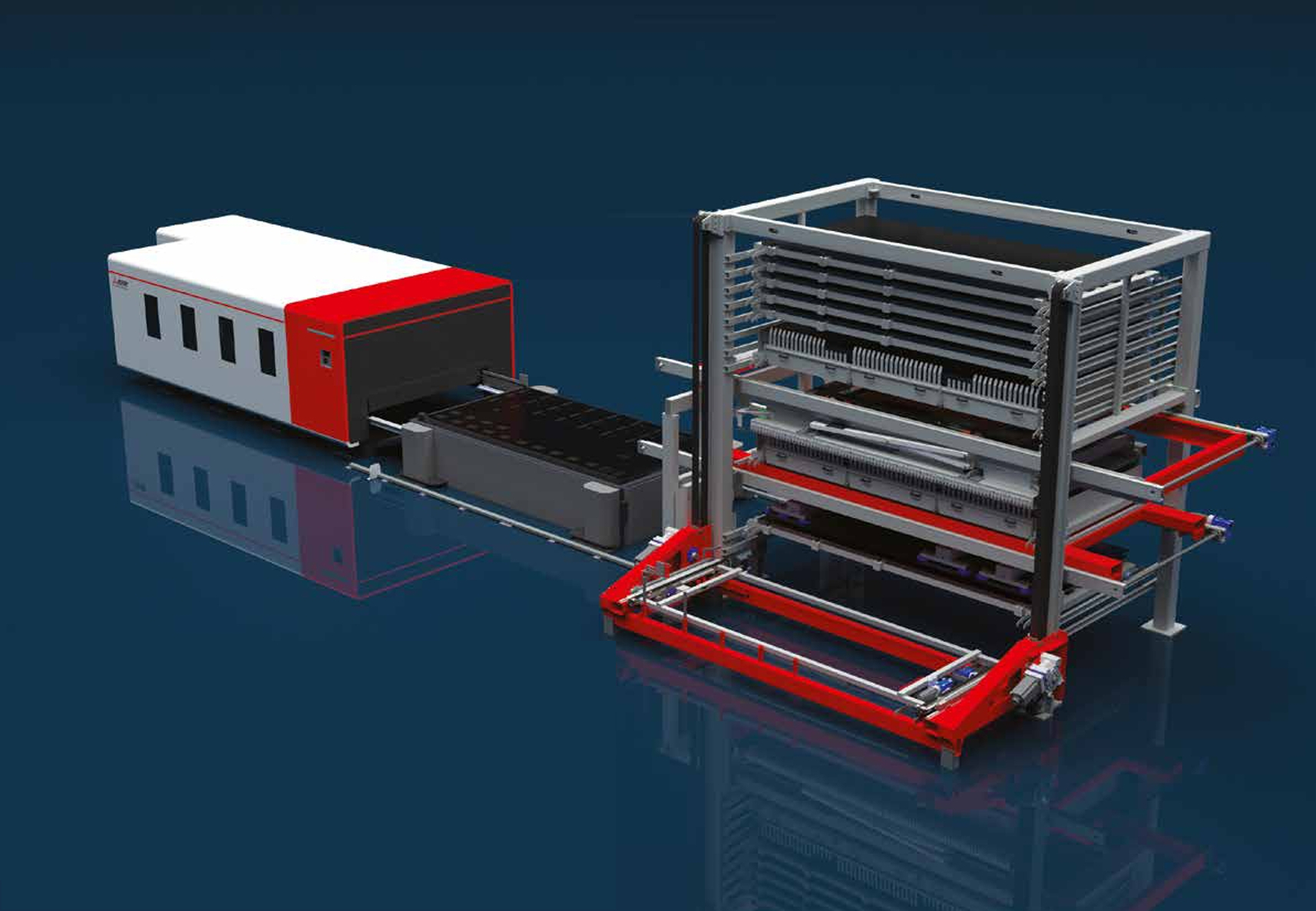

SkyWay Linear – La flessibilità
SkyWay Linear è costituito da due unità di manipolazione separate per le operazioni di carico e scarico delle lamiere.
I cicli di carico e scarico delle lamiere sono ottimizzati e sincronizzati per la massima efficienza del sistema e per ridurre o eliminare i tempi di attesa della macchina laser.
L’unità di carico è dotata di una spazzola integrata per rimuovere automaticamente i residui di lavorazione lasciati sul pallet dal sistema laser.
Caricamento facile e sicuro delle materie prime, scarico delle lamiere tagliate sul pallet a livello del pavimento.
• Il modello lineare offre un impatto ridotto sugli spazi aziendali.
• LoSkyway, quando non è in funzione, offre un accesso completo al cambio pallet del laser.
• L’unità può essere integrata con i sistemi sorting ASTES4 e sistemi di stoccaggio automatizzati.
| Descrizione | 3015 | 4020 |
|---|---|---|
| Tempo ciclo (Cross) | 58 s | 65 s |
| Tempo ciclo (Linear) | 62 s | 70 s |
| Spessore lamiera | 0,8 – 25 mm | 0,8 – 25 mm |
| Dimensione massima foglio | 3.048 × 1.524 mm | 4.064 × 2.032 mm |
| Peso massimo foglio | 900 kg | 1.650 kg |
| Peso massimo pacco lamiera | 3.000 kg | 5.000 kg |
| Altezza massima pallet legno | 100 mm | 100 mm |

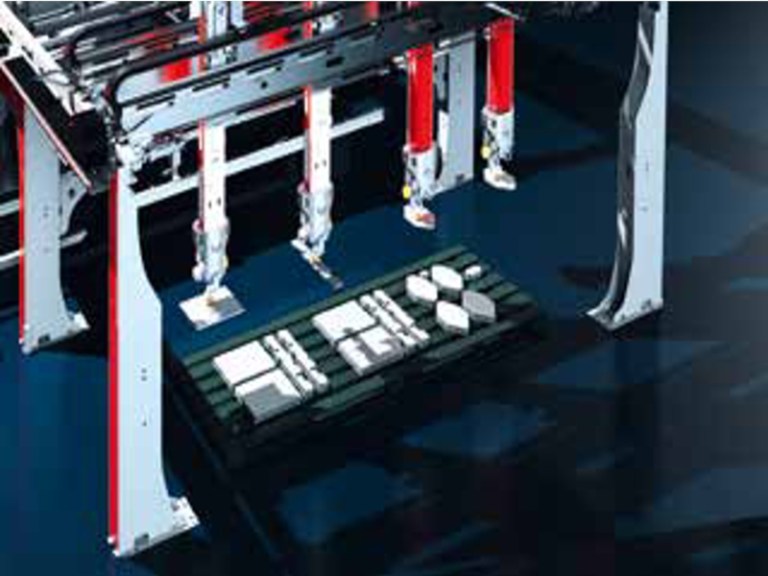

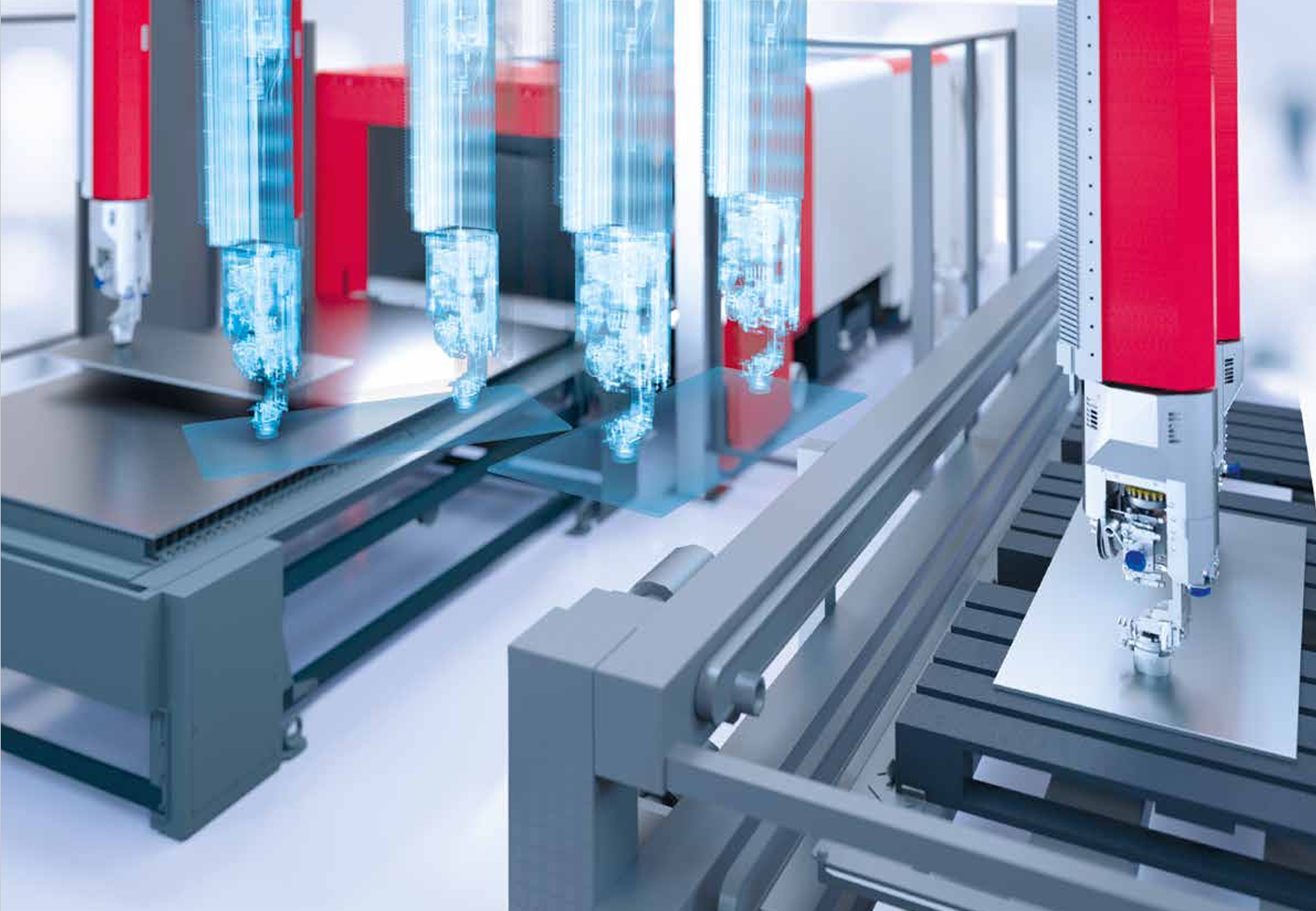

SortPro – Sorting professionale
28 utensili di sorting e nessun cambio utensile esterno necessario – per la massima performance

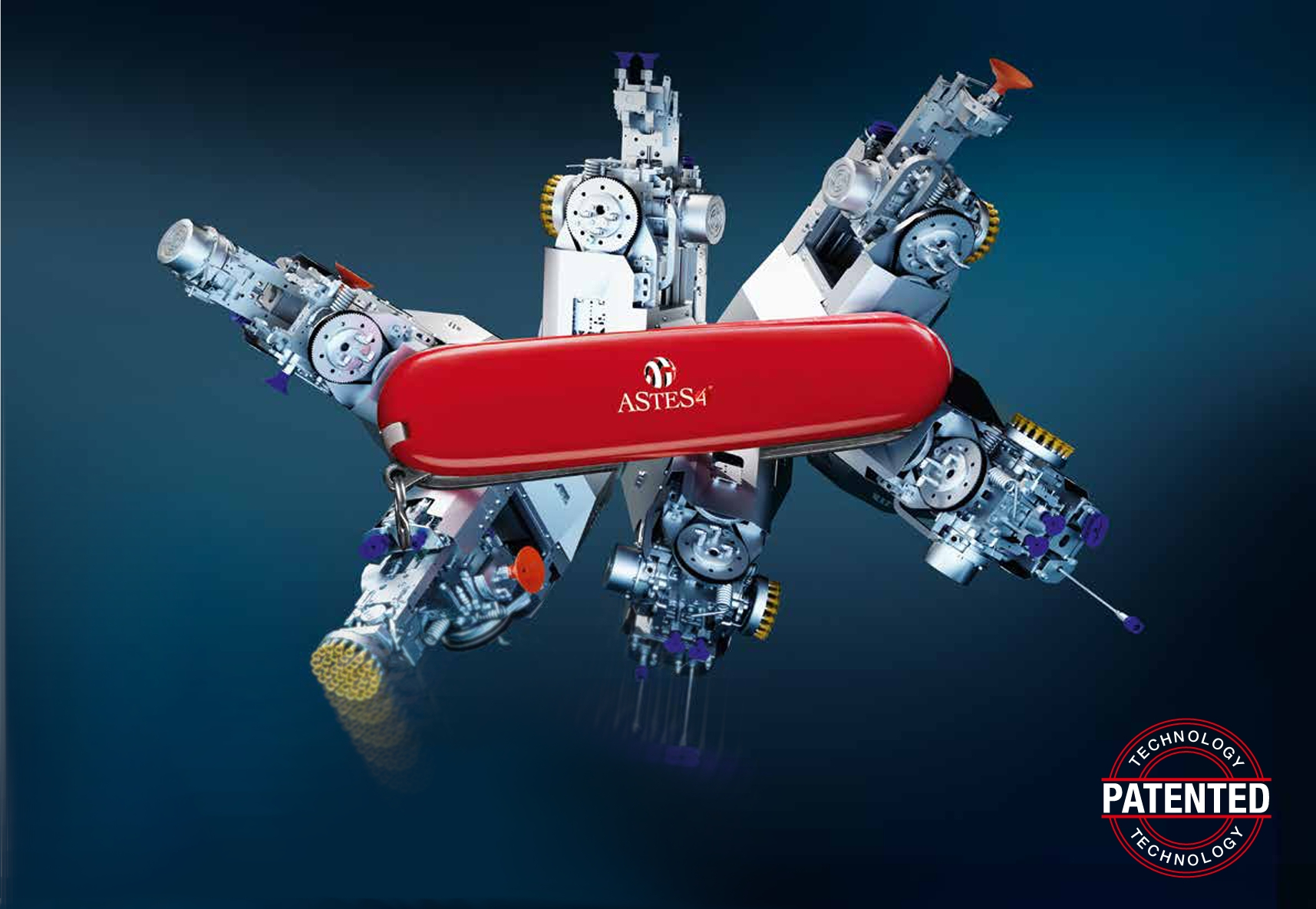

4 teste sorting brevettate con rivoluzionario cambio utensile automatico rotante hanno sempre l’utensile giusto a bordo. Non è più necessario un cambio utensile esterno e dispendioso in termini di tempo. Ogni testa porta sette utensili magnetici e ventose di diverse dimensioni e forme. Questi strumenti vengono modificati automaticamente in base alla geometria e al peso del pezzo.
Parti fino a 400 kg di peso
Ciascuna delle 4 teste di sorting può gestire pezzi del peso fino a 100 kg. Le teste possono essere utilizzate singolarmente o contemporaneamente per spostare parti grandi o pesanti. In questo modo è possibile smistare pezzi con un peso totale fino a 400 kg.
| Descrizione | 3015 | 4020 |
|---|---|---|
| Tempo minimo di smistamento (fino a 4 parti) | 14 s (3,5 s/parte) | 16 s (4 s/parte) |
| Numero teste di sorting | 4 | 4 |
| Numero ponti di smistamento | 2 | 2 |
| Peso massimo pezzo singolo (ventose/magneti) | 60 / 400 kg | 60 / 400 kg |
| Dimensione minima pezzo singolo | 130 × 60 mm | 130 × 60 mm |
| Utensili per testa (revolver) | 5 | 5 |
| Rotazione massima del pezzo | 360° | 360° |
Impilamento economico
Per ulteriori vantaggio a salute e sicurezza
Rotazione della testa a 360°
Quanto può essere economico un sistema di automazione che non può ordinare tutte le geometrie delle parti o non può impilare con lo stesso orientamento? Per posizionare tutte le parti tagliate sempre nell’orientamento desiderato, ogni testa può ruotare di 360°. Inoltre, le parti lunghe spesso devono essere ruotate di 90° o addirittura di 180° per posizionarle correttamente o come desiderato. I sistemi di smistamento ASTES4 gestiscono questa attività utilizzando due teste di sorting (una per ogni portale).
Infortuni sul lavoro? Combattiamo le cause!
Nel duro lavoro quotidiano degli addetti alle commesse, non è raro che si verifichino piccoli incidenti sul lavoro, poiché la separazione manuale di centinaia o migliaia di parti può esserne la causa. In caso di lastre più spesse o geometrie di pezzi più grandi, è necessario tenere conto dei pesi elevati. Il sistema di sorting si occupa del processo di prelievo e riduce notevolmente il rischio di incidenti sul lavoro.

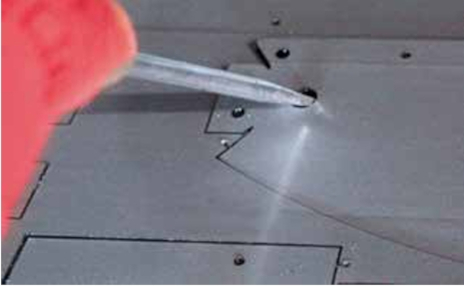

Microgiunzioni quasi azzerate
A differenza di un semplice sistema di carico/scarico, che richiede la microgiunzione dei pezzi allo scheletro per garantire l’affidabilità del processo, il sistema di sorting non consente la presenza di microgiunzioni, altrimenti il processo di prelievo non sarebbe possibile. Ciò significa che è possibile evitare il successivo processo di smerigliatura dei microgiunti, riducendo i costi e migliorando la qualità dei pezzi. L’unica eccezione sono le parti, di dimensioni inferiori a 130 x 60 mm, che richiedono il “raggruppamento in cluster” mediante microgiunzioni.

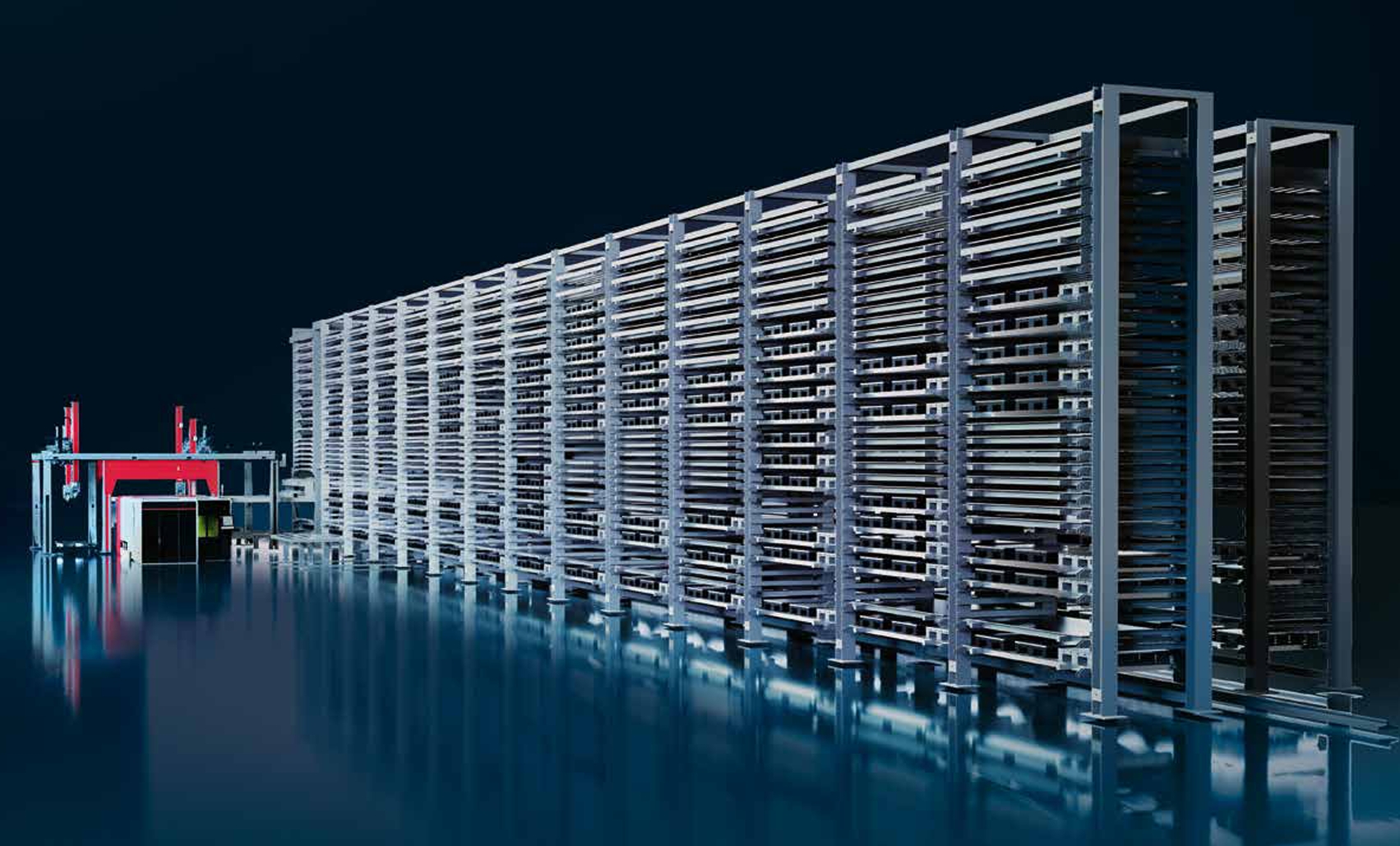

StoreGo – Immagazzinamento efficiente
Su misura per le tue esigenze

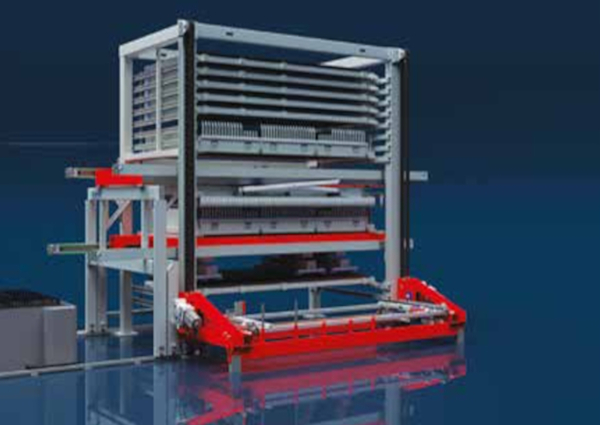

I sistemi di stoccaggio automatizzato ASTES4StoreGo ottimizzano il tuo processo logistico, sia che tu abbia bisogno di un sistema a torre singola per la fornitura continua di materie prime al tuo sistema laser o che tu stia cercando un più ampio sistema multi-torre per organizzare tutta la logistica della tua officina.
I sistemi di stoccaggio Astes4 a torre singola, doppia o multitorre possono stoccare pallet con materia prima o pezzi tagliati e perfettamente impilati ma anche vassoi con fogli tagliati o scheletro.
Diverse opzioni di layout assicurano che il sistema si adatti alle tue esigenze e ai tuoi requisiti di spazio.
- Ascesa veloce: l’elevatore dei sistemi di stoccaggio StoreGo è dotato di un asse aggiuntivo per prelevare i pallet/vassoio di stoccaggio più velocemente rispetto ai sistemi tradizionali.
- Disimballaggio della materia prima: per il disimballaggio della materia prima, un dispositivo con molti perni è installato sotto all’elevatore. Questo permette di rimuovere barre di legno con un’altezza massima di 100 mm, senza la necessità di una stazione di disimballaggio separata.
Sistema di stoccaggio completamente automatizzato
- StoreGo in combinazione con SortPro garantisce un flusso di materiali ottimale e processi continui. È così possibile controllare l’inventario premendo un pulsante e una panoramica completa di tutti i dati di processo critici.
- A seconda della strategia di smistamento, i pallets con pezzi tagliati sono pronti per passare direttamente al successivo processo di produzione.
| Tipo sistema | Torre singola | Doppia torre | Multi torre |
|---|---|---|---|
| N. torri di immagazzinamento | 1 | 2 | Su richiesta |
| Altezza minima (standard) | 4.920 mm | 5.010 mm | Su richiesta |
| Altezza massima (standard) | 8.040 mm | 7.890 mm | Su richiesta |
| N. slot minimi / massimi | 11 / 27 | 28 / 60 | Su richiesta |
| Capacità massima per slot | 3.000 kg | 3.000–5.000 kg | 3.000–5.000 kg |
| Altezza max carico materia prima | 85 mm | 50–80 mm | 85 mm |
| Altezza max impilamento | 150 mm | 120–140 mm | 150 mm |
| Altezza max pallet legno | 100 mm | 100 mm | 100 mm |
SortCam – software facile da usare
SortCAM ottimizza e gestisce automaticamente il processo produttivo fino allo stoccaggio, senza che l’utente debba intervenire.
Il risultato è una facilità d’uso insuperabile. L’utente deve solo selezionare i pallet utilizzati e tutto procede automaticamente come un unico ordine di produzione/gestione dei vari materiali, quantità dei pezzi, smistamento e stoccaggio in base agli ordini di acquisto e alle consegne.
Il software di sorting intelligente “SortCAM” è sinonimo di semplicità. Un nuovo programma può essere eseguito in soli 4 click.
L’algoritmo intelligente del software funziona perfettamente in background e supporta l’utente nell’esecuzione di ogni ordine di produzione nel modo più efficiente.
SortCAM è progettato in modo tale da poter programmare il tuo ASTES4MAS nella misura completa della configurazione standard. Tuttavia, potrebbero esserci alcuni requisiti di programmazione che non sono
soddisfatti dalla configurazione standard. A tale scopo sono disponibili moduli aggiuntivi. Tutti i moduli aggiuntivi si basano su esigenze speciali del cliente e si sono dimostrati validi nell’uso quotidiano.
SortCam è facile da usare e padroneggia correttamente processi complicati già dalla prima volta.
ASTES4MAS crea kit secondo le specifiche della tua produzione. SortCAM riceve i dati rilevanti dal software di nesting. È disponibile anche la connessione ERP.
